Reparación ABS motos Yamaha MT-07 ABS
Análisis técnico del sistema ABS en la Yamaha MT-07
La Yamaha MT-07 ABS incorpora un sistema antibloqueo de frenos diseñado para ofrecer estabilidad en frenadas intensas tanto en uso urbano como en conducción interurbana o deportiva moderada. Aunque su arquitectura es relativamente compacta en comparación con modelos de gama superior, el sistema ABS de la MT-07 trabaja con tolerancias ajustadas y depende directamente de la calidad de señal de sus sensores y de la precisión hidráulica del módulo.
Funcionamiento dinámico del ABS en la MT-07
El sistema ABS de la MT-07 monitoriza de forma continua la velocidad de las ruedas delantera y trasera mediante sensores de efecto Hall que leen los impulsos generados por los anillos fónicos. La unidad electrónica ABS compara las desaceleraciones relativas entre ambas ruedas y, cuando detecta una caída de velocidad incompatible con la adherencia disponible, activa las electroválvulas internas del módulo hidráulico.
El proceso de modulación consiste en reducir y restablecer presión de forma cíclica y rápida. En esta motocicleta, el sistema está calibrado para priorizar estabilidad y control, con una intervención progresiva en frenadas de emergencia.
Arquitectura interna y disposición de componentes
En la Yamaha MT-07 ABS, el sistema está compuesto por:
-
Sensor de velocidad delantero ubicado en la horquilla.
-
Sensor trasero montado en el basculante.
-
Anillos fónicos integrados en cada rueda.
-

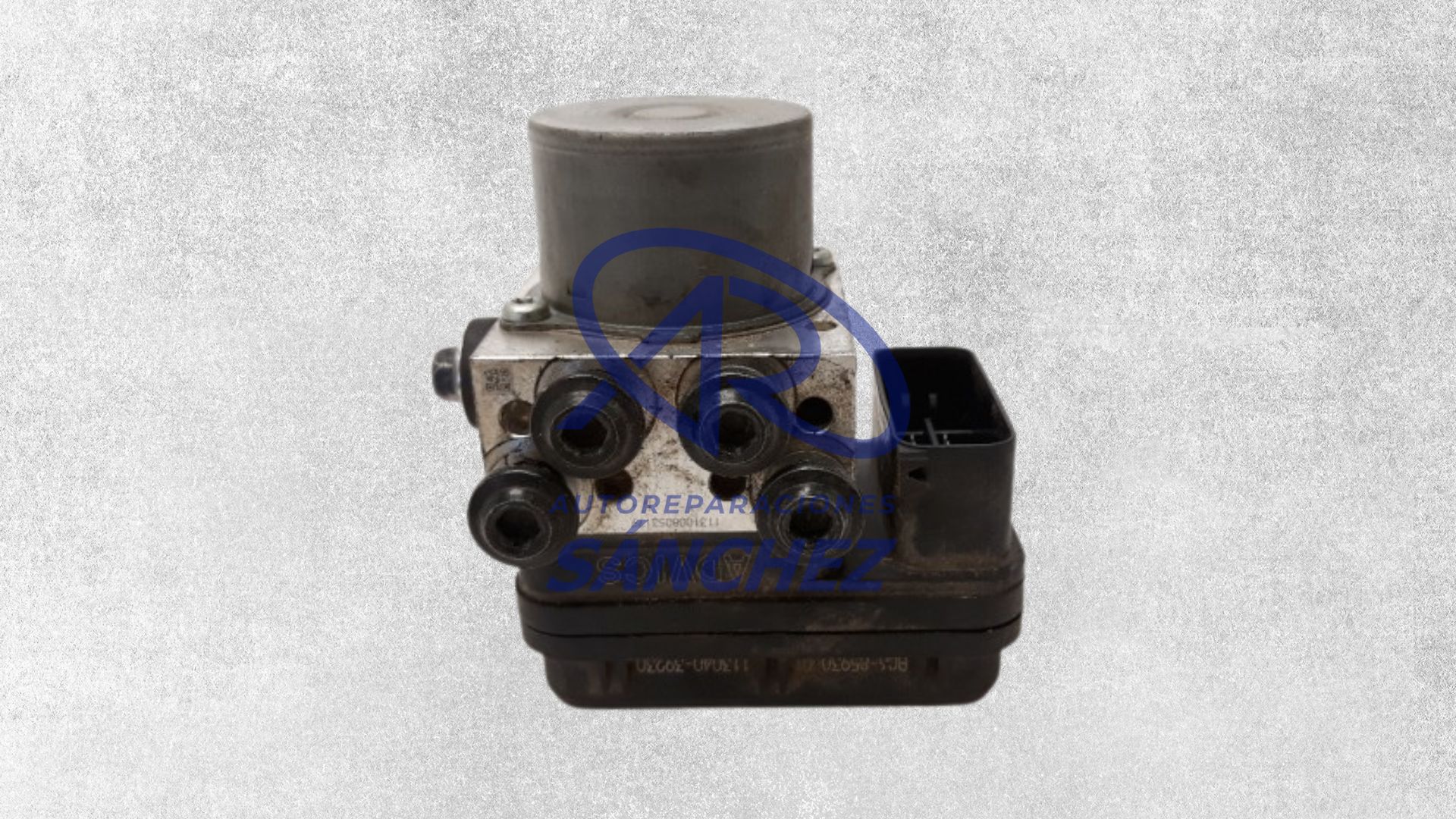

Unidad hidráulica compacta con electroválvulas y bomba de retorno.
-
ECU ABS independiente conectada por red eléctrica al conjunto del vehículo.
-
Arnés eléctrico específico con puntos de masa dedicados.
La disposición de estos elementos expone especialmente el sensor trasero y su cableado a vibraciones y movimientos constantes del basculante.
Averías habituales en la Yamaha MT-07 ABS
En este modelo se repiten determinados patrones de fallo:
-
Señal inestable del sensor trasero por acumulación de suciedad o holgura incorrecta.
-
Anillo fónico con deformación leve tras desmontajes de rueda.
-
Cableado tensionado en la zona del basculante.
-
Fallos intermitentes por masa eléctrica degradada.
-
Respuesta hidráulica irregular por líquido de frenos envejecido.
Estas averías no siempre generan fallo permanente; en muchos casos el sistema se desconecta temporalmente y vuelve a activarse tras reiniciar el contacto.
Síntomas progresivos de degradación
Antes de una avería completa, el sistema puede manifestar:
-
Testigo ABS encendido tras iniciar la marcha.
-
Activación indebida a baja velocidad.
-
Pulsación irregular en la maneta delantera.
-
Desconexión del sistema tras varios kilómetros.
-
Intervención más brusca de lo habitual en frenadas intensas.
Estos síntomas indican una desviación progresiva del sistema respecto a sus valores de referencia.
Importancia del diagnóstico electrónico avanzado
El análisis del ABS en la MT-07 requiere:
-
Lectura en tiempo real de velocidades de rueda.
-
Comparación de coherencia entre eje delantero y trasero.
-
Verificación de alimentación eléctrica bajo carga.
-
Medición de resistencia y calidad de señal de sensores.
-
Activación controlada de válvulas hidráulicas mediante herramienta de diagnóstico.
En entornos especializados en electrónica aplicada a automoción como Autoreparaciones Sánchez, este tipo de análisis permite identificar si el problema es puntual o si existe una degradación acumulativa del sistema.
Diferencia entre fallo localizado y degradación generalizada
En la Yamaha MT-07 es frecuente distinguir entre:
Fallo localizado:
-
Sensor defectuoso.
-
Conector sulfatado.
-
Cable con rotura interna.
Degradación generalizada:
-
Señales ligeramente fuera de rango en ambos ejes.
-
Desgaste hidráulico progresivo.
-
Envejecimiento simultáneo de cableado y módulo.
El segundo escenario requiere una evaluación global para evitar reparaciones parciales que no garanticen estabilidad futura.
Procedimiento técnico de reparación
Una intervención correcta incluye:
-
Inspección visual detallada del sistema.
-
Verificación de alineación y distancia sensor–anillo.
-
Comprobación eléctrica completa del arnés.
-
Sustitución del líquido de frenos y purga técnica con activación electrónica.
-
Borrado de memoria de averías.
-
Pruebas dinámicas en diferentes rangos de velocidad.
El objetivo no es solo eliminar el fallo, sino restablecer la coherencia operativa del conjunto.
Relación con otros sistemas de la MT-07
El ABS de la MT-07, aunque menos complejo que en modelos con IMU, mantiene relación directa con:
-
Sistema de frenos convencional.
-
ECU del motor.
-
Alimentación eléctrica general.
-
Estado de neumáticos y suspensión.
Cualquier desviación en estos elementos puede influir indirectamente en el comportamiento del ABS.
Verificación y estabilidad en uso real
Tras la reparación, es imprescindible comprobar:
-
Arranque sin avisos en frío.
-
Estabilidad de señal a baja velocidad.
-
Modulación progresiva en frenadas fuertes.
-
Ausencia de desconexiones tras uso prolongado.
Un sistema correctamente reparado debe integrarse de forma transparente en la conducción, interviniendo únicamente cuando es necesario y manteniendo una respuesta predecible y estable.
La fiabilidad del ABS en la Yamaha MT-07 depende directamente del rigor aplicado en el diagnóstico y de la precisión en cada fase de la intervención técnica.
Influencia del estado del tren delantero en el funcionamiento del ABS
En la Yamaha MT-07, el comportamiento del ABS está estrechamente ligado al estado del tren delantero. Esta motocicleta tiene una geometría relativamente ágil y una horquilla convencional que, cuando presenta desgaste o desajustes, puede modificar la transferencia de masas en frenada.
Desde un punto de vista técnico, una suspensión delantera fatigada o con aceite degradado puede provocar:
-
Hundimiento excesivo en frenadas fuertes.
-
Variaciones bruscas en la carga sobre la rueda delantera.
-
Oscilaciones que alteran la lectura estable del sensor.
-
Activaciones prematuras del ABS en apoyos irregulares.
El sistema ABS interpreta desaceleraciones anómalas sin distinguir si el origen es pérdida de adherencia o desequilibrio dinámico. Por ello, una reparación completa debe contemplar el estado mecánico del conjunto delantero.
ABS y sensibilidad a neumáticos no equivalentes
La Yamaha MT-07 es especialmente sensible a variaciones en neumáticos debido a su peso contenido y respuesta directa. El montaje de neumáticos con:
-
Diámetro ligeramente distinto al homologado.
-
Desgaste irregular entre ejes.
-
Presiones incorrectas.
-
Compuestos con diferente adherencia real.
puede alterar la coherencia de lectura entre rueda delantera y trasera. Técnicamente, esto genera microdesfases en las señales que el ABS puede interpretar como inicio de bloqueo, provocando intervenciones más frecuentes o desactivaciones preventivas.
En diagnósticos avanzados, es fundamental comprobar que los valores dinámicos de ambas ruedas evolucionan de forma proporcional en todos los rangos de velocidad.
Fallos intermitentes en la zona del basculante trasero
Uno de los puntos críticos en la MT-07 es el recorrido del cable del sensor trasero a lo largo del basculante. Las vibraciones constantes y el movimiento de la suspensión pueden generar con el tiempo:
-
Microcortes internos en el conductor.
-
Variaciones de resistencia según posición del basculante.
-
Fallos dependientes de baches o irregularidades del firme.
-
Señales erráticas a baja velocidad.
Este tipo de fallo suele aparecer únicamente en circulación real, no en pruebas estáticas. La inspección física y la medición dinámica del cableado son claves para confirmar el diagnóstico.
Comportamiento del módulo hidráulico en uso exigente
Aunque el módulo ABS de la MT-07 es compacto y robusto, en uso exigente —especialmente en conducción deportiva ocasional— puede verse sometido a:
-
Activaciones repetidas en descensos.
-
Elevación térmica sostenida.
-
Microcavitaciones si el líquido está degradado.
Cuando el sistema hidráulico pierde precisión, pueden aparecer:
-
Pulsaciones menos regulares.
-
Sensación de modulación brusca.
-
Desconexiones tras uso prolongado.
-
Comportamiento diferente entre frenadas consecutivas.
La sustitución del líquido de frenos y la activación electrónica de válvulas durante la purga son imprescindibles para restablecer estabilidad.
Diferenciación entre error de comunicación y fallo físico
En algunos casos, el testigo ABS puede activarse por pérdida momentánea de comunicación eléctrica sin que exista un fallo físico en sensores o módulo. Esto puede estar relacionado con:
-
Caídas breves de tensión en el sistema.
-
Masa degradada.
-
Conectores con resistencia elevada.
-
Interferencias en la red eléctrica del vehículo.
La Yamaha MT-07 no dispone de una red CAN tan compleja como modelos superiores, pero sigue siendo sensible a variaciones de alimentación. Un análisis eléctrico completo evita sustituir componentes innecesariamente.
Validación final tras la reparación
La validación técnica del ABS en la MT-07 debe realizarse en distintos escenarios:
-
Arranque en frío.
-
Circulación urbana con frenadas frecuentes.
-
Tramo interurbano a velocidad constante.
-
Frenadas progresivas y de emergencia.
-
Uso prolongado hasta alcanzar temperatura de servicio.
El objetivo es confirmar que el sistema mantiene:
-
Señales estables en ambos ejes.
-
Modulación coherente.
-
Ausencia de activaciones indebidas.
-
Comportamiento predecible en todo el rango operativo.
Estabilidad funcional como indicador definitivo
El ABS de la Yamaha MT-07 debe funcionar de forma transparente, sin interferencias perceptibles en condiciones normales. Una reparación técnicamente correcta no solo elimina el testigo de avería, sino que restablece:
-
La coherencia dinámica entre ruedas.
-
La precisión hidráulica.
-
La estabilidad térmica del módulo.
-
La fiabilidad eléctrica del conjunto.
Cuando estos parámetros se mantienen dentro de especificación, el sistema vuelve a cumplir su función como elemento crítico de seguridad activa, aportando control y estabilidad en todo tipo de escenarios de conducción.
