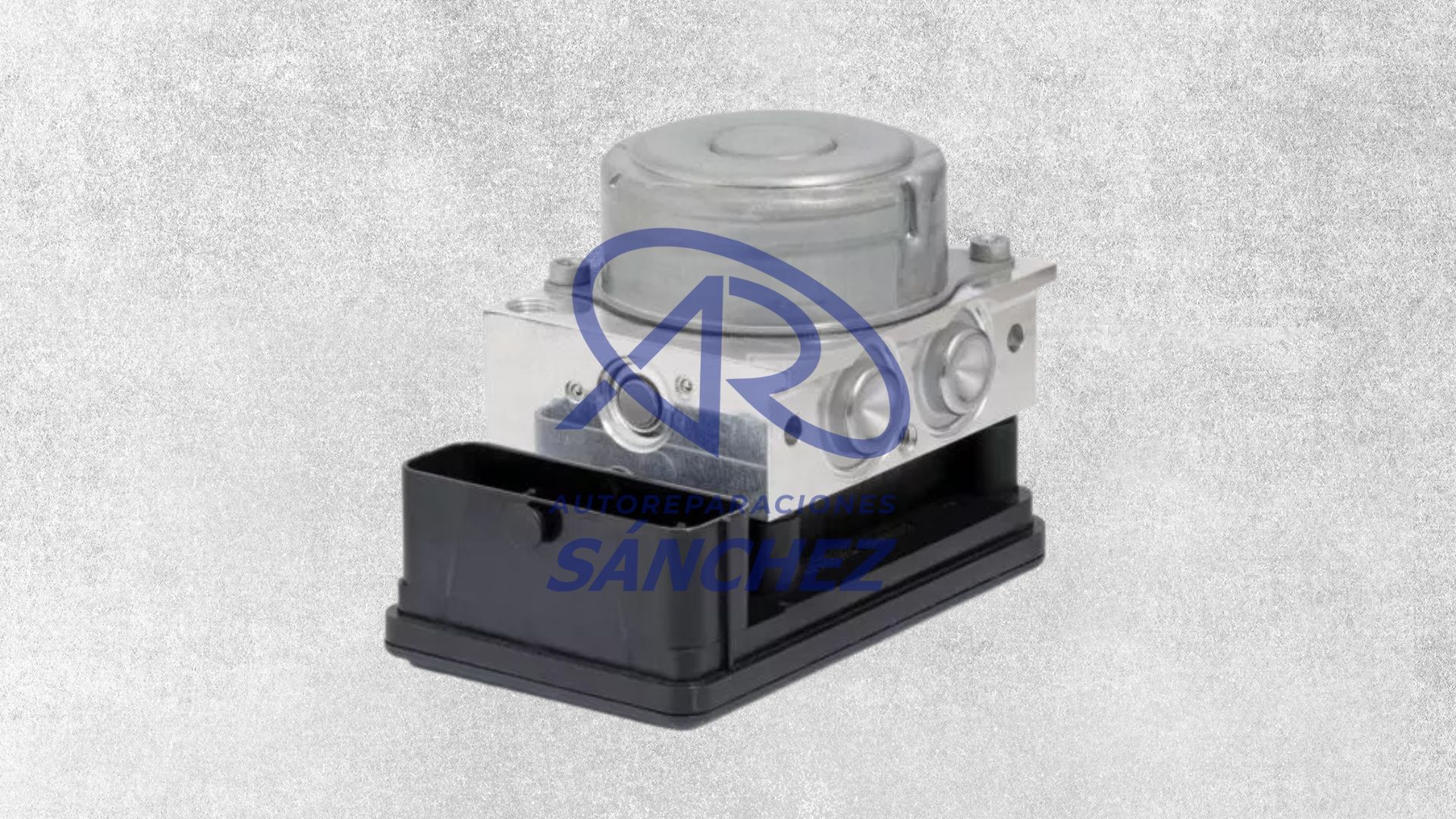

Reparación ABS motos KTM 1290 Super Adventure ABS
Diagnóstico técnico integral del sistema ABS en la KTM 1290 Super Adventure
La KTM 1290 Super Adventure ABS incorpora uno de los sistemas antibloqueo más avanzados del segmento trail de alta cilindrada. Equipado con ABS en curva desarrollado sobre plataforma Bosch, integración con IMU de seis ejes, control de tracción sensible a la inclinación y múltiples modos de conducción, el sistema forma parte de una arquitectura electrónica compleja y altamente interconectada.
En este modelo, el ABS no puede analizarse de forma aislada. Cualquier incoherencia en sensores de rueda, datos inerciales, alimentación eléctrica o comunicación CAN puede generar comportamientos combinados con otros sistemas dinámicos. La reparación exige un enfoque técnico global y estructurado.
Funcionamiento del ABS con asistencia en curva y modos configurables
El ABS de la KTM 1290 Super Adventure ajusta la presión hidráulica no solo en función de la diferencia de velocidad entre ruedas, sino también considerando:
-
Ángulo de inclinación.
-
Aceleración longitudinal.
-
Aceleración lateral.
-
Velocidad angular de guiñada.
-
Modo de conducción seleccionado.
En frenadas en curva, la ECU ABS calcula el margen de adherencia disponible y adapta la modulación de presión. En determinados modos, el sistema puede permitir mayor deslizamiento trasero o incluso desactivar parcialmente el ABS en ese eje.
Esto implica que la coherencia entre sensores de rueda e IMU es crítica para el correcto funcionamiento del conjunto.
Arquitectura interna del sistema ABS
El sistema ABS de la KTM 1290 Super Adventure está compuesto por:
-
Sensor delantero de alta resolución en la horquilla.
-
Sensor trasero ubicado en el basculante.
-
Anillos fónicos de precisión.
-
Unidad hidráulica con electroválvulas de alta frecuencia.
-
Bomba de retorno de presión.
-
ECU ABS integrada en red CAN.
-
IMU de seis ejes.
-
Arnés eléctrico complejo con múltiples masas.
El recorrido del cableado trasero, especialmente en uso off-road, es uno de los puntos más sensibles.
Averías habituales en la KTM 1290 Super Adventure ABS
En este modelo se observan patrones de fallo específicos:
-
Señal inestable del sensor trasero por acumulación de barro o polvo.
-
Desalineación leve del captador tras desmontaje de rueda.
-
Microcortes en cableado por vibración prolongada.
-
Fallos intermitentes de comunicación CAN.
-
Caídas momentáneas de tensión por batería debilitada.
-
Respuesta hidráulica irregular por líquido de frenos envejecido.
En motocicletas de gran cilindrada y uso mixto, la exigencia térmica y mecánica acelera la aparición de estos síntomas.
Síntomas progresivos de fallo
Antes de una avería permanente pueden manifestarse:
-
Testigo ABS acompañado de aviso de control de tracción.
-
Desactivación parcial en determinados modos.
-
Intervención más intrusiva en inclinación.
-
Activación indebida en superficies irregulares.
-
Desconexión del sistema tras uso prolongado en caliente.
Estos síntomas suelen indicar incoherencias dinámicas o eléctricas más que un fallo hidráulico estructural.
Influencia del peso y la carga en la dinámica del ABS
La KTM 1290 Super Adventure es una motocicleta de gran masa y elevada potencia. Cuando se circula con pasajero o equipaje, la transferencia de masas en frenada se modifica significativamente. Si la suspensión no está correctamente ajustada, pueden generarse:
-
Variaciones bruscas en la carga del eje delantero.
-
Diferencias mínimas en desaceleración relativa.
-
Activaciones anticipadas del ABS.
-
Sensación de intervención excesiva en frenadas largas.
El sistema interpreta variaciones de desaceleración sin distinguir si el origen es adherencia o desequilibrio dinámico.
Importancia del diagnóstico electrónico avanzado
La reparación del ABS en la KTM 1290 Super Adventure requiere:
-
Lectura en tiempo real de velocidades de rueda.
-
Análisis simultáneo de datos de IMU.
-
Verificación de integridad de la red CAN.
-
Comprobación de tensiones bajo carga real.
-
Activación individual de electroválvulas.
-
Evaluación dinámica en distintos modos.
En entornos especializados en electrónica aplicada como Autoreparaciones Sánchez, este enfoque permite distinguir entre fallo físico localizado y desajuste electrónico global.
Diferencia entre fallo localizado y desajuste dinámico
En la KTM 1290 Super Adventure es fundamental diferenciar entre:
Fallo localizado:
-
Sensor defectuoso.
-
Conector sulfatado.
-
Electroválvula con respuesta lenta.
Desajuste dinámico:
-
Diferencias mínimas en diámetro de neumáticos.
-
Desalineación tras intervención mecánica.
-
Configuración incorrecta de modos.
-
Incoherencia entre sensores e IMU.
El segundo escenario requiere análisis completo del sistema y no únicamente sustitución de componentes.
Procedimiento técnico de reparación
Una intervención estructurada incluye:
-
Inspección visual completa del sistema.
-
Verificación de alineación sensor–anillo.
-
Limpieza técnica en zonas expuestas.
-
Comprobación eléctrica integral.
-
Sustitución del líquido de frenos.
-
Purga técnica con activación electrónica del módulo.
-
Borrado y validación de códigos.
-
Pruebas dinámicas en carretera y superficie irregular.
El objetivo es restablecer coherencia funcional total del conjunto.
Validación en condiciones reales de uso mixto y carga elevada
Tras la reparación, la validación debe realizarse en:
-
Arranque en frío.
-
Frenadas progresivas en línea recta.
-
Frenadas en inclinación moderada.
-
Uso en superficie irregular.
-
Evaluación con carga o pasajero.
-
Uso prolongado hasta temperatura de servicio.
El sistema debe demostrar:
-
Coherencia absoluta entre sensores e IMU.
-
Modulación progresiva y estable.
-
Ausencia de avisos combinados.
-
Funcionamiento predecible en cualquier escenario dinámico.
Estabilidad electrónica y fiabilidad sostenida
En una motocicleta de alto rendimiento y gran masa como la KTM 1290 Super Adventure, el ABS es un componente crítico de seguridad activa. Una reparación técnicamente correcta restablece:
-
Precisión en la lectura de velocidad.
-
Coherencia entre módulos electrónicos.
-
Estabilidad eléctrica del sistema.
-
Respuesta hidráulica estable bajo carga intensa.
Cuando estos parámetros se mantienen dentro de tolerancia, el sistema recupera su función como elemento central de control dinámico, garantizando estabilidad y seguridad tanto en carretera como en condiciones de uso más exigentes.
Influencia del sistema de suspensión semiactiva en la interpretación del ABS
En determinadas versiones de la KTM 1290 Super Adventure, la suspensión semiactiva modifica continuamente la hidráulica en función del modo de conducción y del estado del firme. Este comportamiento altera la transferencia de masas en frenada y, por tanto, la carga efectiva sobre cada eje.
Desde el punto de vista técnico, si la suspensión presenta:
-
Sensores de recorrido con lectura inestable.
-
Ajustes electrónicos incorrectos tras actualización.
-
Descompensación entre eje delantero y trasero.
-
Fatiga hidráulica en uso intensivo,
pueden generarse variaciones dinámicas que el ABS interpreta como pérdida de adherencia. El sistema no distingue si la desaceleración irregular proviene del firme o de un desequilibrio en la suspensión.
Por ello, el diagnóstico debe contemplar el estado completo del conjunto ciclo.
Sensibilidad del sistema a neumáticos de orientación mixta
La KTM 1290 Super Adventure admite neumáticos con distintos enfoques (asfalto, mixtos, más orientados a pista). Sin embargo, diferencias mínimas en diámetro efectivo o desgaste irregular pueden provocar:
-
Desfase leve entre velocidades de rueda.
-
Activaciones anticipadas del ABS.
-
Avisos combinados con MTC (Motorcycle Traction Control).
-
Comportamiento diferente según el modo activo.
Una variación de pocos milímetros en circunferencia puede alterar los cálculos dinámicos de la ECU. La verificación dimensional es imprescindible en el proceso de diagnóstico.
Fallos eléctricos dependientes de vibración y carga
La elevada potencia del motor bicilíndrico y el uso en terrenos irregulares generan vibraciones significativas. Con el tiempo, pueden aparecer:
-
Microfisuras en el cableado del sensor trasero.
-
Variaciones de resistencia en conectores.
-
Fallos intermitentes que dependen del régimen del motor.
-
Pérdidas momentáneas de comunicación CAN.
Estos fallos suelen manifestarse sin código permanente y requieren monitorización dinámica para ser detectados.
Respuesta hidráulica en descensos prolongados con carga
En conducción de montaña, especialmente con equipaje o pasajero, el sistema de frenos puede trabajar bajo elevada carga térmica sostenida. Si el líquido de frenos presenta degradación o absorción de humedad, pueden aparecer:
-
Modulación menos progresiva.
-
Sensación de pulso irregular en la maneta.
-
Intervención más intrusiva tras varias frenadas consecutivas.
-
Desconexión temporal del ABS en caliente.
La purga técnica con activación electrónica de válvulas internas es imprescindible para garantizar estabilidad hidráulica completa.
Interacción entre ABS y control de tracción en aceleraciones posteriores a frenada
En la KTM 1290 Super Adventure, el ABS y el control de tracción trabajan de forma coordinada. Tras una frenada intensa, la transición a aceleración puede generar:
-
Intervención inmediata del MTC si detecta deslizamiento.
-
Avisos combinados si existe incoherencia de señal.
-
Sensación de corte brusco de potencia.
-
Desactivación preventiva de sistemas electrónicos.
Si la señal de velocidad de rueda no es coherente, ambos sistemas pueden verse afectados simultáneamente.
Diagnóstico diferencial entre fallo físico y desajuste electrónico
En este modelo es fundamental distinguir entre:
Fallo físico:
-
Sensor defectuoso.
-
Electroválvula con respuesta lenta.
-
Cableado con microcorte.
Desajuste electrónico:
-
Parámetros fuera de tolerancia tras intervención.
-
Actualización de software incompleta.
-
Configuración incorrecta de modos.
-
Incoherencia entre IMU y sensores.
La correcta interpretación de datos dinámicos y registros electrónicos permite determinar el origen real del problema.
Validación estructurada tras la intervención
La validación final del ABS en la KTM 1290 Super Adventure debe incluir:
-
Arranque en frío sin avisos.
-
Frenadas progresivas en línea recta.
-
Frenadas en inclinación moderada.
-
Pruebas sobre firme irregular.
-
Evaluación con carga elevada.
-
Uso prolongado hasta temperatura de servicio.
-
Comprobación en distintos modos electrónicos.
El sistema debe mantener coherencia absoluta entre sensores, IMU y módulo hidráulico en todo el rango operativo.
Estabilidad dinámica como referencia técnica definitiva
En una motocicleta de gran potencia y masa como la KTM 1290 Super Adventure, el ABS es un elemento central de la seguridad activa. Una reparación técnicamente correcta restablece:
-
Precisión en la lectura de velocidad.
-
Coherencia total entre módulos electrónicos.
-
Estabilidad eléctrica bajo carga.
-
Respuesta hidráulica progresiva incluso en condiciones extremas.
Cuando estos parámetros se mantienen dentro de tolerancia, el sistema recupera plenamente su función como componente crítico para garantizar estabilidad, control y seguridad en cualquier escenario de conducción propio de este modelo.
